Несущий винт получает вращение от силовой установки через трансмиссию. От выбранной схемы зависят грузоподъемность машины, скорость полета, практический потолок и эксплуатационные расходы. Тип мотора определяют еще на этапе разработки воздушного судна с учетом его массы, назначения и условий применения. Для серийной вертолетной техники основными вариантами остаются поршневая и газотурбинная схемы.
Крутящий момент с выходного вала поступает на главный редуктор. Он уменьшает частоту вращения с нескольких тысяч оборотов до примерно 300-400 оборотов в минуту на втулке несущего винта. От трансмиссии также получают привод хвостовой винт, генератор, гидравлические насосы и другое оборудование. Между силовым агрегатом и коробкой передач устанавливают муфту свободного хода. При остановке мотора она разъединяет валы, после чего лопасти продолжают вращаться под действием набегающего потока. Такой режим авторотации позволяет выполнить посадку без тяги.
При сравнении силовых установок оценивают отношение мощности к массе, надежность, расход топлива и ресурс. Для легких машин важны доступная стоимость и простое обслуживание. Средним и тяжелым воздушным судам требуется больший запас мощности, особенно при эксплуатации в горах, жару или мороз.
Краткая история приводов
Первый практически пригодный вертолет с одним несущим винтом Sikorsky VS-300 поднялся в воздух в 1939 году. В 1942 году появился серийный R-4 с силовой установкой Warner мощностью 180 л.с. Конструкторы того периода использовали авиационные поршневые моторы, поскольку других компактных источников механической энергии с подходящим соотношением массы и отдачи практически не существовало.
Потенциал цилиндровой схемы оказался ограничен массой картера, цилиндров и системы охлаждения. Рост мощности приводил к увеличению веса всей конструкции. Перелом произошел после появления компактных газотурбинных установок, способных отдавать значительно больше энергии при сопоставимой массе. С 1960-х годов большинство средних и тяжелых машин оснащают ГТД, тогда как поршневая схема сохранилась преимущественно в легком классе.

Бензиновый привод с коленчатым валом
Устройство и применение

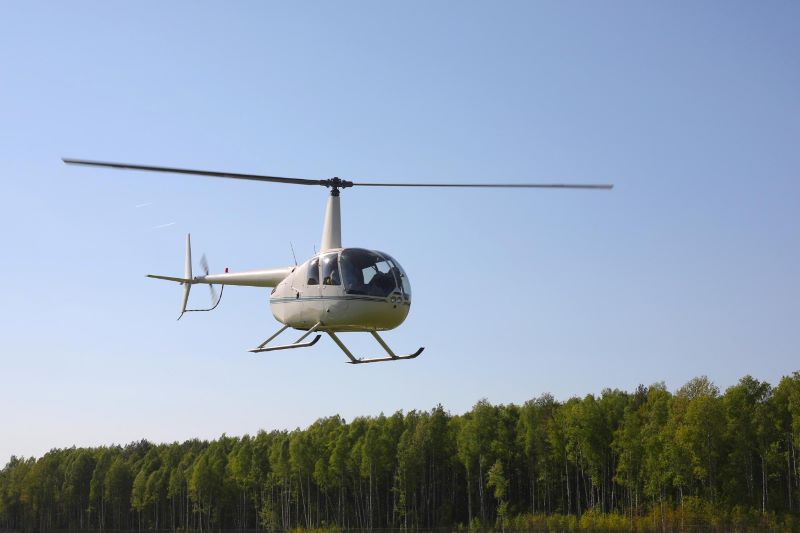

Легкий вертолет с поршневой силовой установкой чаще всего получает четырех- или шестицилиндровый оппозитный мотор с воздушным охлаждением. Установки Lycoming применяются на Robinson R22 и R44, Schweizer 300 и Enstrom 280. Их мощность составляет примерно от 124 до 260 л.с. На машинах Robinson вращение от коленчатого вала передается к трансмиссии через ременной привод и систему сцепления.
Основное топливо для таких моделей — авиационный бензин 100LL. Robinson R44 расходует около 55-60 литров в час и способен поддерживать крейсерскую скорость порядка 190 км/ч. Максимальная взлетная масса составляет примерно 1090 кг, а салон рассчитан на пилота и трех пассажиров.
Первые советские серийные винтокрылые машины также использовали бензиновые установки. На Ми-1 применялся девятицилиндровый АИ-26В мощностью 575 л.с., а Ми-4 получил четырнадцатицилиндровый АШ-82В на 1700 л.с.
Чем выигрывает такая компоновка
- доступная стоимость воздушного судна по сравнению с газотурбинной машиной сопоставимого класса;
- умеренные расходы на летный час благодаря относительно небольшому потреблению топлива;
- возможность выполнять значительную часть сервисных операций непосредственно на аэродроме;
- сравнительно простой запуск без обязательного применения сложного наземного оборудования.
Где она проигрывает
- ограниченная мощность, которая уменьшает допустимую нагрузку и вместимость машины;
- снижение отдачи по мере роста высоты из-за уменьшения плотности воздуха;
- выраженные вибрации, увеличивающие нагрузку на конструкцию и влияющие на комфорт экипажа;
- сравнительно небольшой межремонтный ресурс — для ряда установок Lycoming он находится около отметки 2000 часов.

Газотурбинная конструкция
Турбовальная силовая установка относится к газотурбинному типу. Основная энергия горячих газов в ней используется для вращения выходного вала, поэтому реактивная тяга играет второстепенную роль. Воздух проходит через компрессор, затем поступает в камеру сгорания и приводит во вращение турбинные ступени. Отдельная рабочая турбина передает мощность на трансмиссию и может конструктивно не иметь жесткой механической связи с компрессором.
В качестве топлива применяется авиационный керосин Jet A-1 или ТС-1. Диапазон мощности очень широк. На легких машинах он начинается примерно от 300 л.с., а два Д-136 тяжелого Ми-26 развивают по 11400 л.с. каждый.
Примеры силовых установок среднего класса можно увидеть на российских и зарубежных моделях. Ми-8 оснащается ТВ3-117 или ВК-2500, Ка-32 — ТВ3-117ВМА, Airbus H125 — Safran Arriel 2D, Bell 407 — Rolls-Royce 250. Семейство Pratt & Whitney Canada PT6 используется, в частности, на Bell 212 и Bell 412.
Широкое распространение такая схема получила в 1950-х годах. Французский Alouette II с Turbomeca Artouste стал первым серийным вертолетом соответствующего типа. В 1957 году тяжелый Ми-6 получил две установки Д-25В мощностью по 5500 л.с. Позднее семейство ТВ3-117 стало основой для ВК-2500 с увеличенной отдачей и более совершенной системой управления.
В чем сила газовой турбины
- высокое отношение мощности к собственной массе — установка массой около 150 кг способна развивать более 600 л.с.;
- сохранение рабочих характеристик на значительной высоте и в широком температурном диапазоне;
- меньший уровень вибраций по сравнению с цилиндровой конструкцией;
- возможность применения двух независимых силовых установок для повышения отказоустойчивости;
- ресурс современных моделей, который в зависимости от типа и программы обслуживания может достигать нескольких тысяч часов.
Ограничения газовой турбины
- высокая стоимость самой установки и капитального ремонта;
- заметное потребление керосина на малых режимах;
- необходимость квалифицированного технического персонала и специализированной диагностики;
- чувствительность воздухозаборника к пыли, песку и обледенению.
Сравнение классов по основным параметрам
Выбор силовой установки тесно связан с массой и назначением воздушного судна. Легкие модели массой примерно до 1300 кг часто оснащают бензиновыми моторами. В среднем и тяжелом классе преимущественно применяют ГТД. Газотурбинную схему также выбирают для эксплуатации на больших высотах и в условиях, где требуется значительный запас мощности.
- практический потолок многих легких машин находится около 4000 метров, а у более мощной техники может превышать 6000 метров;
- бензиновые модели используют авиационный бензин 100LL, газотурбинные — керосин;
- цена нового воздушного судна с поршневой установкой может начинаться примерно от 300 тысяч долларов, тогда как турбинная техника обычно стоит от 1 миллиона долларов;
- R44 расходует порядка 55-60 литров топлива в час, H125 — около 180 литров керосина, а Ми-8 — примерно 600-700 килограммов.
Многовинтовые компоновки и число узлов
Количество силовых установок и схема передачи мощности зависят от конструкции машины. На Ка-32 два соосных несущих винта получают вращение от общей трансмиссии, к которой подключены два ТВ3-117ВМА. У американского Chinook с продольной схемой две газотурбинные установки мощностью около 4800 л.с. каждая работают через объединяющую трансмиссию. Ми-26 оборудован двумя Д-136 по 11400 л.с. и способен перевозить груз массой до 20 тонн.
Двухмоторная схема повышает запас отказоустойчивости. При остановке одной силовой установки оставшаяся может кратковременно работать с повышенной нагрузкой, позволяя экипажу выбрать подходящее место для посадки или продолжить полет в пределах предусмотренных ограничений. Одномоторные машины при полной потере тяги используют авторотацию.
Управление, запуск и защита

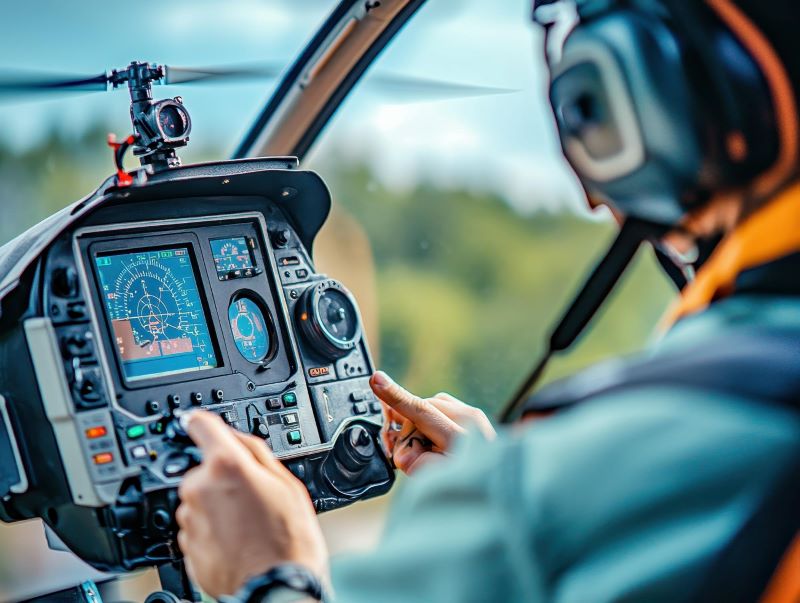

Современные газотурбинные установки часто оснащаются цифровой системой FADEC. Электроника контролирует температуру газов, частоту вращения и подачу топлива, снимая с пилота часть операций по управлению режимами. На более ранней технике многие параметры приходилось отслеживать вручную, а превышение допустимой температуры могло быстро повредить горячую часть.
Для защиты от обледенения воздухозаборник газовой турбины может подогреваться воздухом, отбираемым от компрессора. На карбюраторных авиационных моторах применяется собственная система подогрева. При высокой влажности и температуре около 0 градусов на элементах впускного тракта способен образовываться лед, что приводит к снижению мощности.
Большую роль играет главный редуктор, работающий под высокой нагрузкой. Магнитные датчики и пробки позволяют обнаружить металлические частицы в масле до возникновения серьезной неисправности. На одномоторных машинах силовой блок обычно располагают ближе к трансмиссии, а в двухмоторной схеме каждый источник мощности подключается к ней через собственный канал передачи вращения.

Зимний запуск и наземная подготовка
Низкая температура усложняет запуск и обслуживание воздушного судна. Масло становится более вязким, емкость аккумуляторных батарей снижается, меняются свойства топлива. При сильном морозе применяют наземный подогрев и защитные чехлы для отдельных систем. Газотурбинную установку раскручивает стартер-генератор от бортовой батареи либо внешнего источника питания. На Ми-8 запуск основных силовых блоков обеспечивает вспомогательная установка АИ-9В.
Поршневую машину перед взлетом прогревают на небольших оборотах до достижения необходимых температур. После этого контролируют давление масла и работу магнето — двух независимых систем зажигания, обеспечивающих резервирование.
Горючее и заправка
Авиационный бензин 100LL содержит тетраэтилсвинец, поэтому производители топлива и авиационной техники развивают варианты без свинцовых присадок. Керосин имеет более высокую температуру вспышки и отличается другими требованиями к хранению. Перед полетом из отстойников топливной системы отбирают пробу, проверяя отсутствие воды и механических загрязнений. Попадание примесей способно нарушить подачу топлива и вызвать остановку силовой установки.
Авторотация на практике
Аварийное снижение без тяги входит в программÑ
