Вертолет можно назвать «летающим вездеходом» – в отличие от самолета, которому нужна взлетно-посадочная полоса, винтокрылая машина способна взлететь с пыльного пятачка в горах вертикально вверх, зависнуть над местом происшествия, сесть на палубу корабля в шторм или эвакуировать геологов с неподготовленной площадки в тайге. Эта уникальная универсальность привела к появлению десятков конструктивных решений и узких специализаций.
Однако платой за такую гибкость стала техническая сложность. Создавая машину, инженерам каждый раз приходится искать компромисс между грузоподъемностью, простотой, стоимостью или безопасностью. Рассмотрим, как принято классифицировать вертолеты по устройству и функциональным возможностям.
Основные схемы вертолетов
Главное конструктивное различие между вертолетами связано с расположением несущих винтов. От этой схемы напрямую зависят устойчивость машины, грузоподъемность, габариты и особенности управления.
В мировой авиации получили распространение четыре основные схемы:
| Схема | Особенности | Примеры |
|---|---|---|
| Одновинтовая | Один несущий и один рулевой винт | Ми-8, Bell 429, Airbus H145 |
| Соосная | Два винта на одной оси | Ка-27, Ка-52 |
| Продольная | Винты расположены спереди и сзади | Boeing CH-47 Chinook |
| Поперечная | Винты размещены по бокам фюзеляжа | Ми-12 |
Одновинтовая
Наиболее массовая схема, по которой построено большинство гражданских и транспортных моделей в мире. Хвостовой винт здесь компенсирует реактивный момент, возникающий при вращении основного ротора.

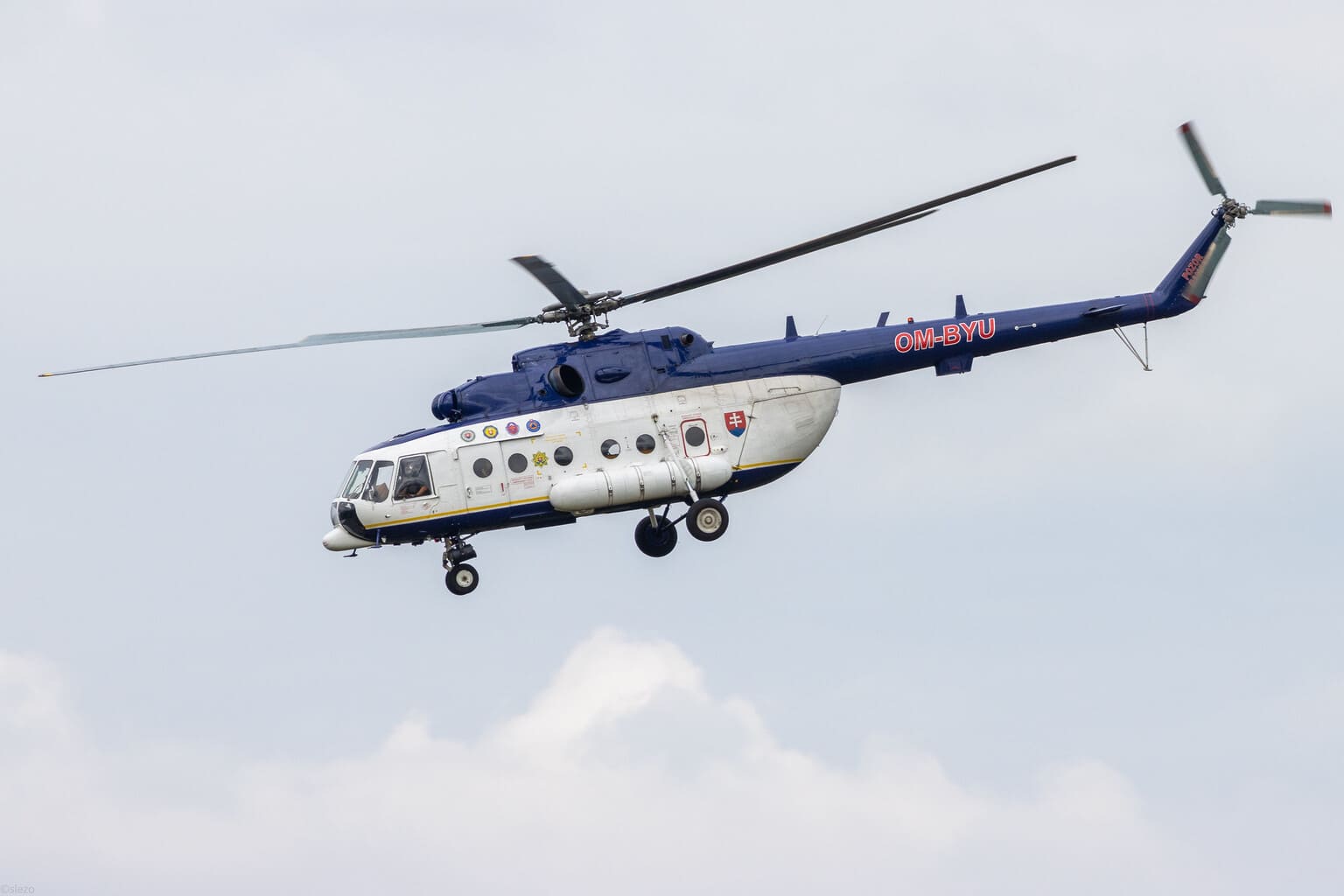

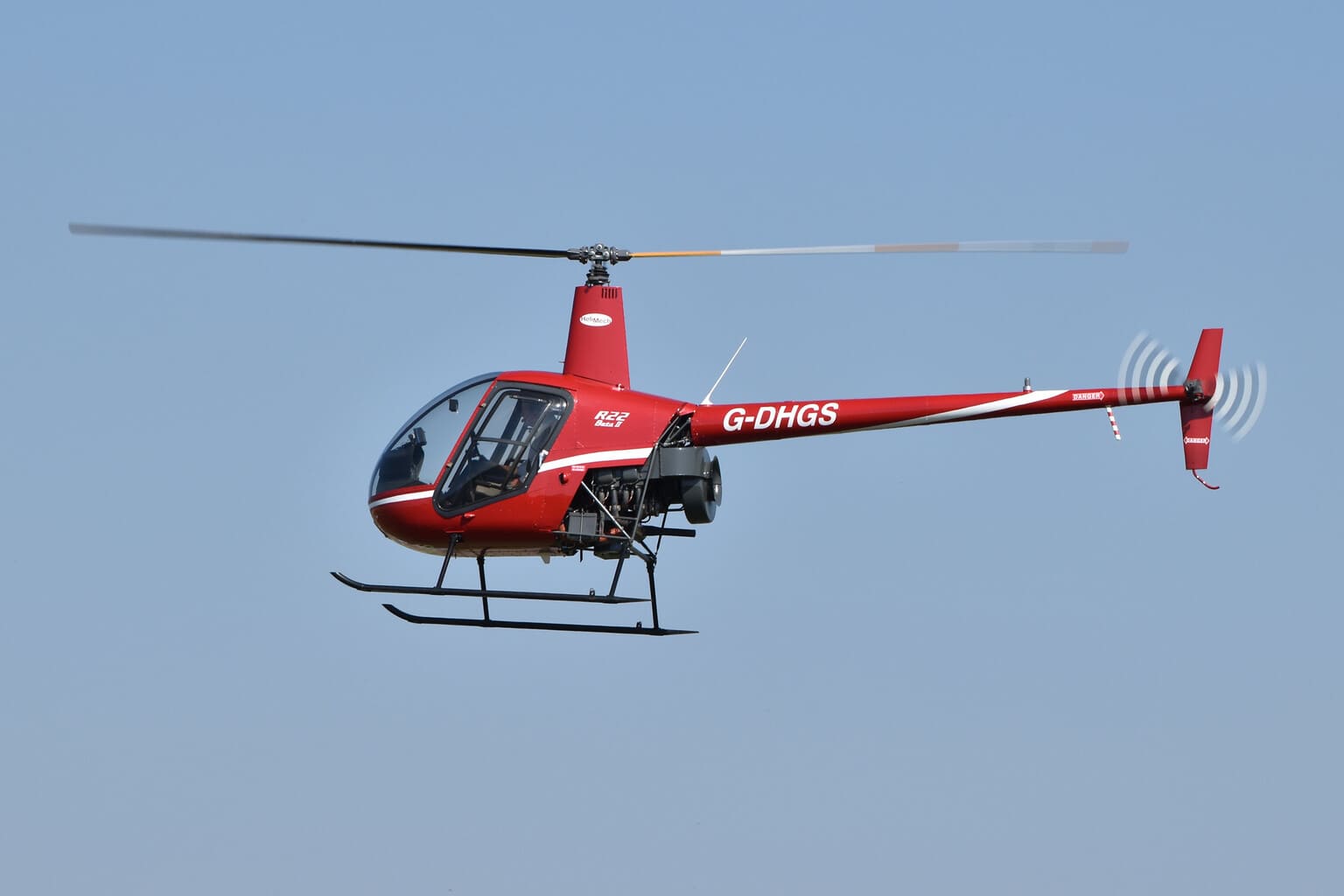

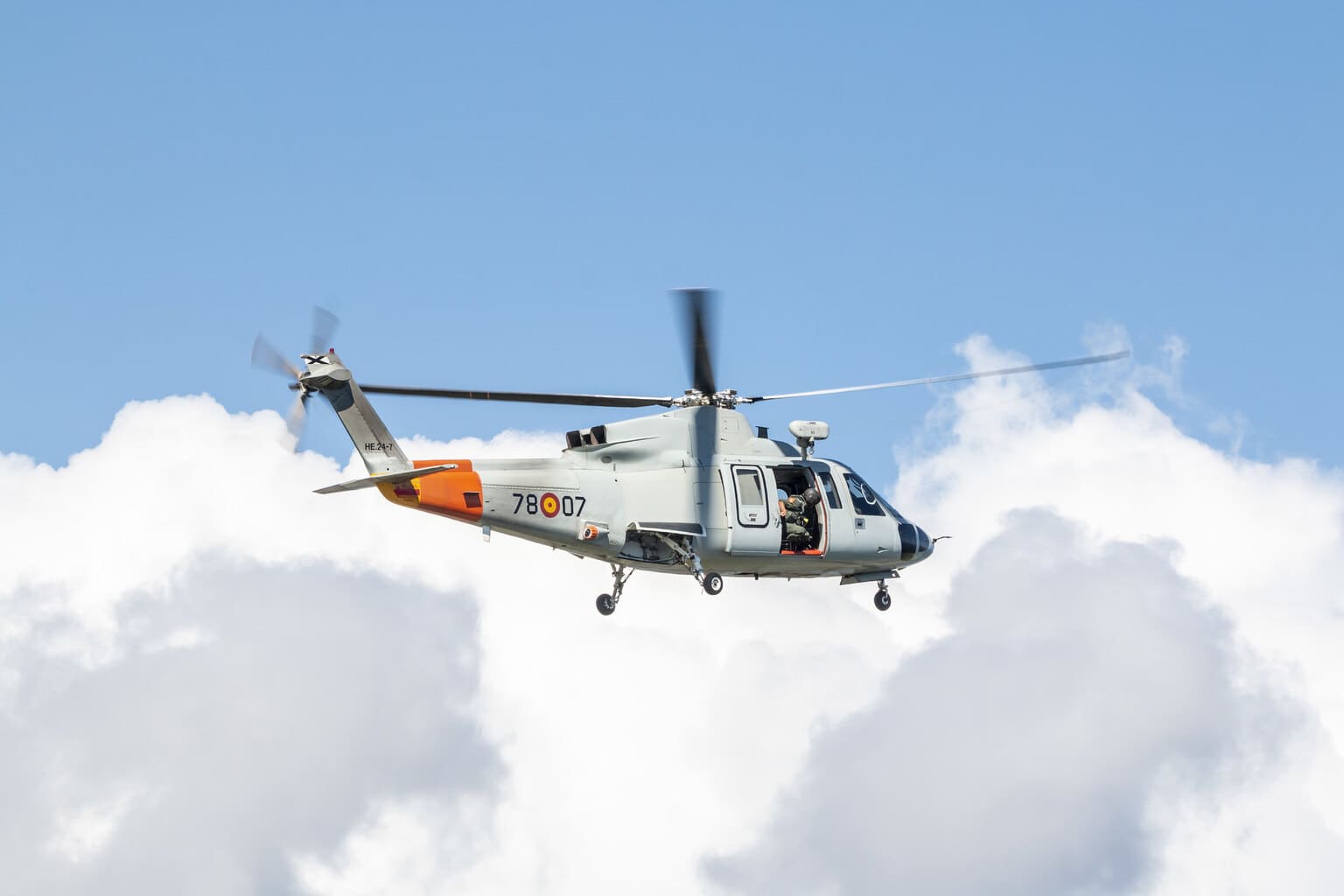

Конструкция оказалась наиболее универсальной: она одинаково успешно масштабируется под легкие учебные машины вроде Robinson R22 и тяжелые транспортные вертолеты, такие как Sikorsky S-76.
Однако у нее есть и недостатки. Хвостовой винт требует дополнительной мощности, увеличивает размеры машины и остается одной из наиболее уязвимых частей конструкции.
Соосная
Данная схема заметно отличается от классической одновинтовой. Вместо хвостового винта используются два несущих ротора, расположенных друг над другом и вращающихся в противоположные стороны.
Главное преимущество соосной схемы связано с компактностью. Вертолету не нужна длинная хвостовая балка, поэтому он удобнее при эксплуатации на кораблях и ограниченных площадках.
Есть и другие особенности:
- выше маневренность на малых скоростях;
- лучше устойчивость при боковом ветре;
- вся мощность двигателя идет на создание подъемной силы;
- уменьшается риск повреждения хвостового винта.
Именно поэтому соосные машины активно используются в морской авиации и спасательных службах.
Но конструкция получается значительно сложнее. Соосный редуктор должен синхронизировать работу двух винтов с высокой точностью. Обслуживание таких систем обходится дороже, а требования к производству выше.

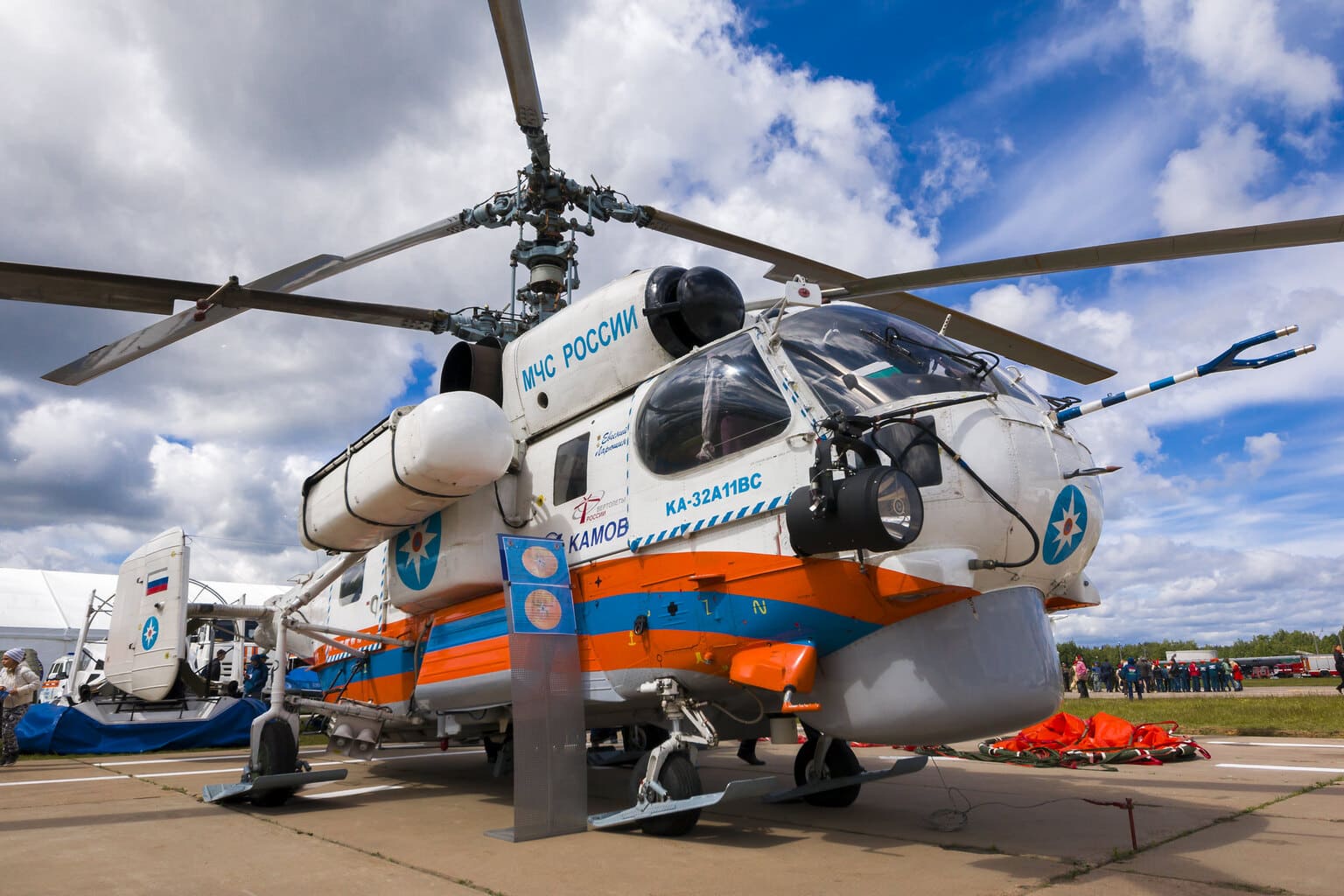

Подобную конструкцию особенно активно развивало КБ Камова, поэтому именно с российской авиацией чаще всего ассоциируются такие машины. Наиболее известные представители этой схемы – Ка-27, Ка-32 и Ка-52.
Продольная
Вертолеты продольной схемы имеют два несущих винта, расположенных друг за другом. Передний ротор находится над носовой частью, задний – над хвостовой.

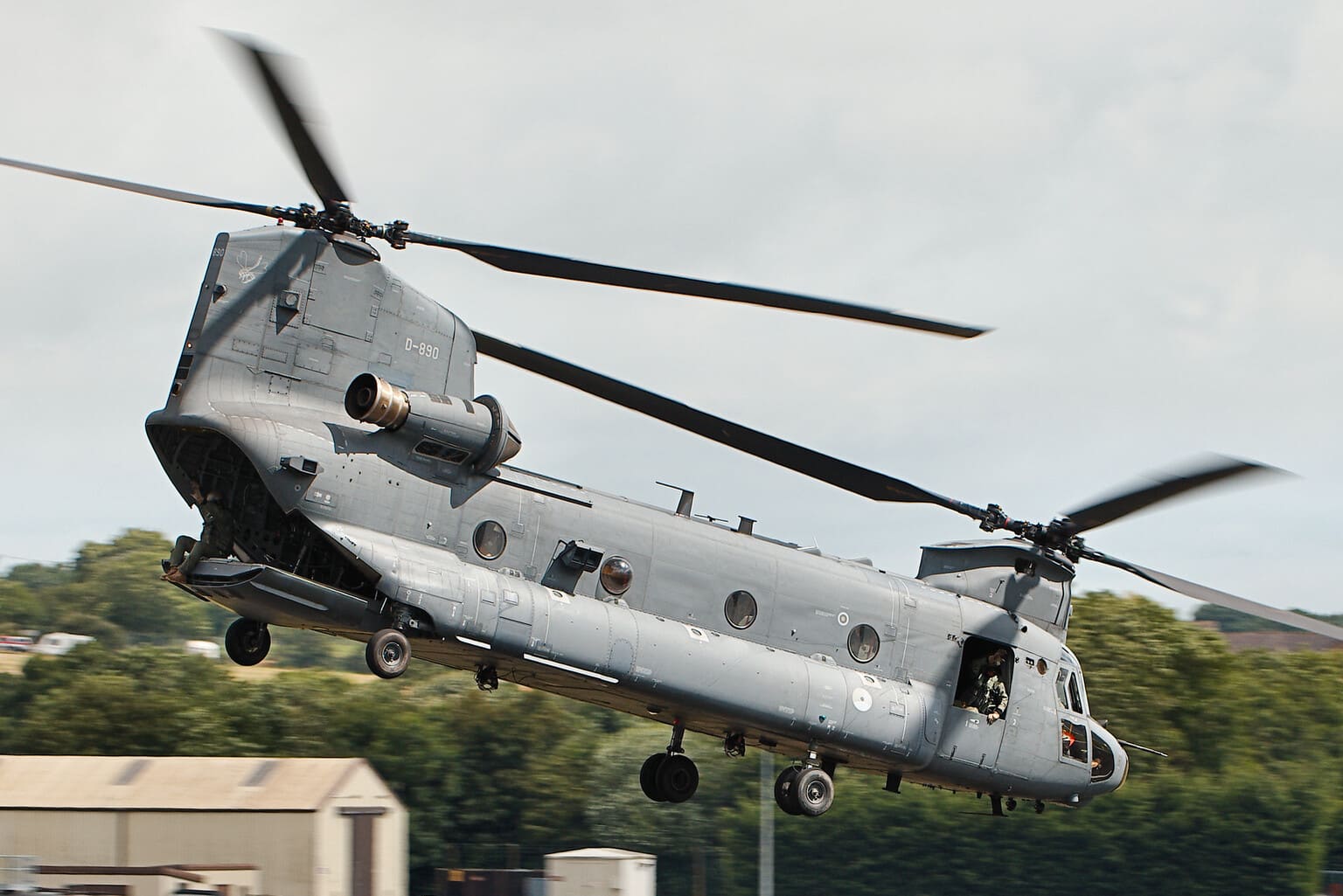

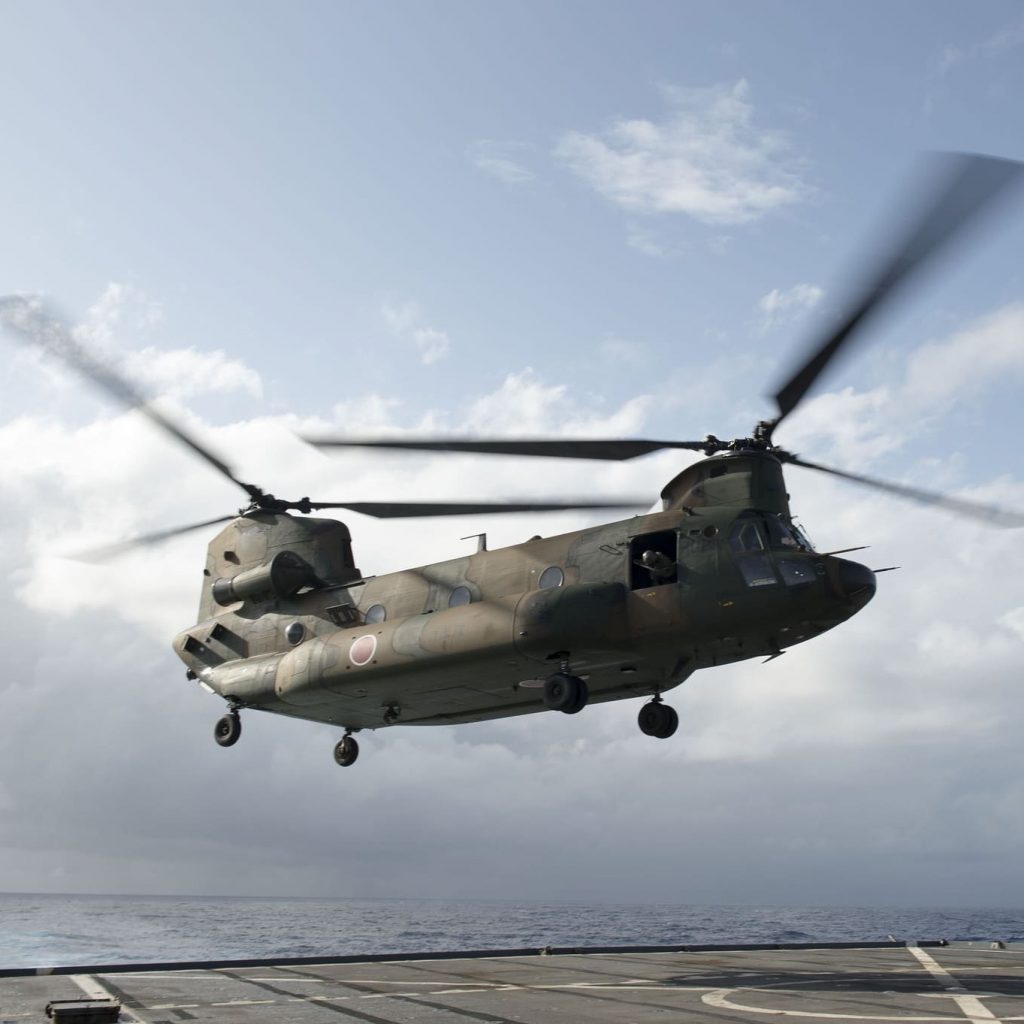

Самый известный пример – Boeing CH-47 Chinook, который используется с начала 1960-х годов и до сих пор остается одним из основных тяжелых транспортных вертолетов армии США.
Подобная схема особенно эффективна для перевозки грузов. Внутри фюзеляжа остается больше полезного пространства, поскольку отсутствует хвостовой винт и длинная балка.
Кроме того, продольная компоновка лучше распределяет нагрузку. Именно поэтому такие машины способны перевозить технику, артиллерию и крупногабаритное оборудование.
Но у схемы есть и серьезные ограничения. Трансмиссия становится сложнее, а синхронизация винтов требует высокой надежности. Даже небольшая ошибка может привести к пересечению лопастей.
Поперечная

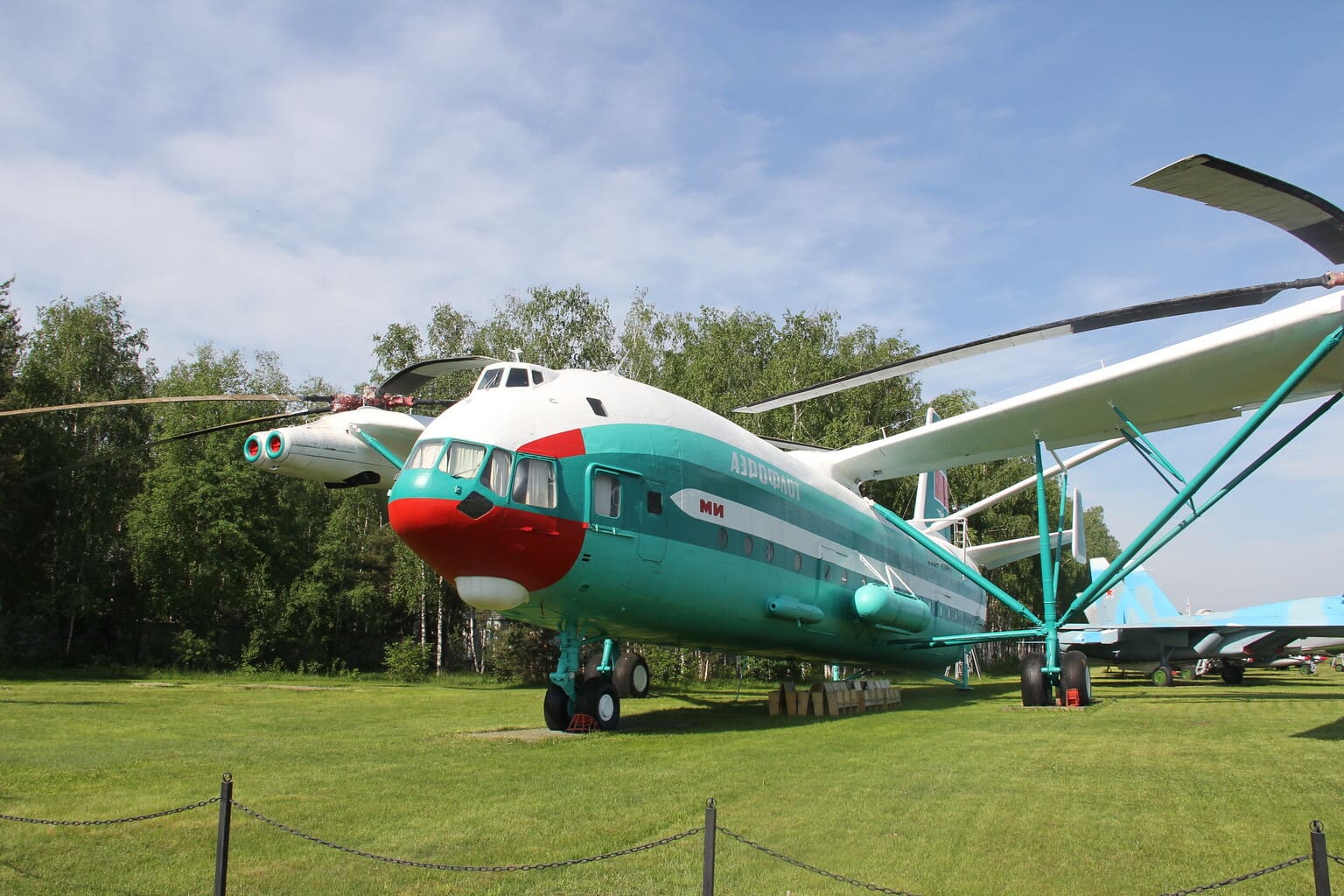

Поперечная схема предполагает расположение винтов по бокам фюзеляжа. Она позволяет создавать машины рекордной грузоподъемности – самым известным примером стал советский Ми-12, который на испытаниях поднимал более 40 тонн груза, что остается непревзойденным достижением среди вертолетов.
Однако массовой такая схема не стала. Причин было несколько:
- чрезвычайно сложная трансмиссия;
- высокая нагрузка на конструкцию;
- огромные размеры;
- сложность обслуживания;
- высокая стоимость эксплуатации.
В результате развитие тяжелых транспортных вертолетов пошло по пути классической одновинтовой схемы.
Экзотические компоновки
Помимо перечисленных схем в вертолетостроении существуют решения, которые применяются ограниченно или в рамках отдельных серий. Их объединяет одна идея – уйти от традиционного хвостового винта или перераспределить функции управления тягой другими способами.

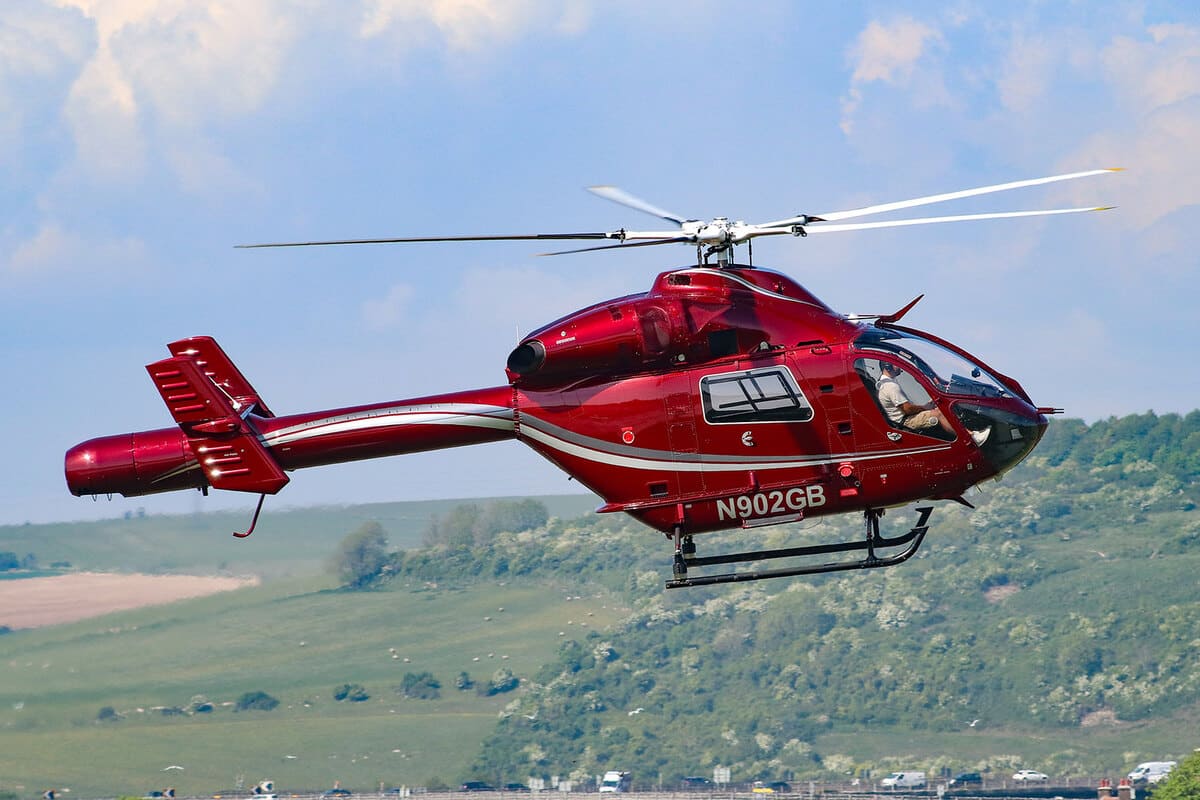

Одним из наиболее известных примеров является система NOTAR (No Tail Rotor). В такой схеме реактивный момент компенсируется не отдельным винтом, а потоком воздуха, который формируется внутри хвостовой балки и выходит через управляемые сопла. Дополнительно используется эффект Коанда, при котором струя воздуха «прилипает» к поверхности балки и создает боковую силу, стабилизирующую вертолет.
Такая конструкция дает несколько практических эффектов:
- уменьшается уровень шума;
- отсутствует открытый хвостовой винт;
- снижается уязвимость хвостовой части при работе в ограниченном пространстве.
При этом система требует сложной воздухораспределительной механики и точного управления потоками, что повышает стоимость эксплуатации и усложняет обслуживание.

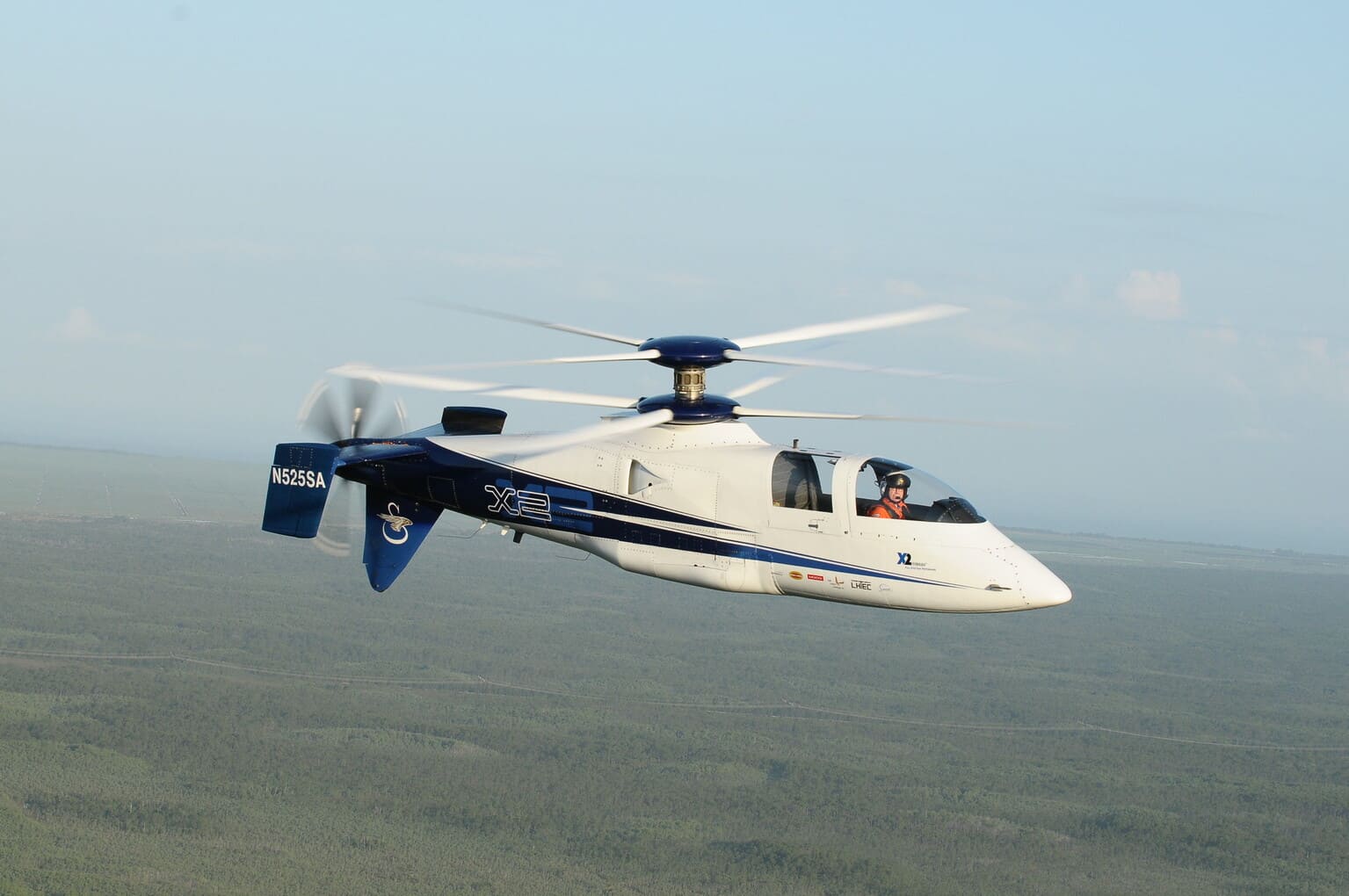

Еще одно направление – комбинированные и экспериментальные схемы, где подъемная сила частично создается не только несущим винтом, но и крылом или дополнительными несущими поверхностями. Такие решения встречаются в скоростных вертолетах и конвертопланах. Их задача – повысить крейсерскую скорость, поскольку классическая вертолетная схема ограничена явлением срыва потока на отступающей лопасти.
На практике экзотические схемы остаются нишевыми. Они применяются там, где требуется решить конкретную задачу: снизить шум, повысить безопасность работы на земле или выйти за пределы типичных скоростей вертолетов.
Как различаются вертолеты по массе
Масса вертолета влияет на его грузовые возможности, требования к размерам и прочности посадочной площадки, а также общую сферу применения. Общепринятым считается деление на четыре весовых класса, хотя в обиходе сверхлегкие машины часто объединяют с легкими, сводя классификацию к трем категориям.
Разница между категориями особенно заметна по грузоподъемности:
| Весовой класс | Взлетная масса | Характерные представители | Типичная полезная нагрузка |
|---|---|---|---|
| Сверхлегкий | до 1 000 кг | Robinson R22, Bell 206 | 1-2 пассажира, учебные полеты, аэровизуальное патрулирование |
| Легкий | 1 000 — 4 500 кг | «Ансат», Airbus H125, Bell 407 | 5-7 пассажиров, до 1,5 т на внешней подвеске |
| Средний | 4 500 — 13 000 кг | Ми-8МТВ, Ка-32А11ВС, Airbus H225 | 20-25 пассажиров, до 5 т на внешней подвеске |

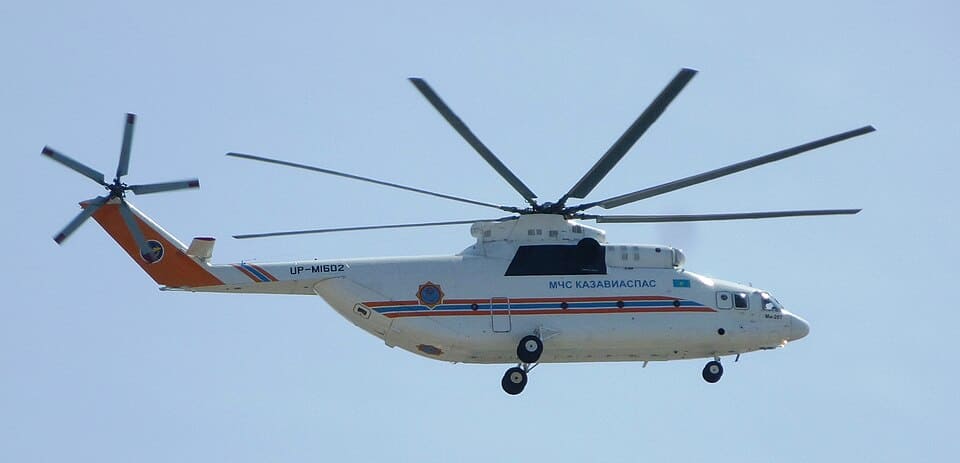

| Тяжелый | более 13 000 кг | Ми-26Т | до 20 т на подвеске, транспортировка буровой и строительной техники |
Границы между классами в разных системах сертификации могут не совпадать: один и тот же вертолет иногда позиционируется как средний по российским нормам и как тяжелый по зарубежным.
Типы вертолетов по двигателю
В силовых установках доминируют два типа двигателей: поршневые и газотурбинные. Поршневые моторы, знакомые по автомобильной технике, ставятся на сверхлегкие и легкие машины – они неприхотливы, могут работать на автомобильном бензине, но ограничены по высотности и ресурсу. Газотурбинные двигатели работают на авиационном керосине, выдают большую мощность при меньшем собственном весе и показывают стабильные характеристики на высокогорье, однако требуют более квалифицированного обслуживания.
Подавляющее большинство современных машин, за исключением сверхлегкого учебного сегмента, проектируются двухдвигательными – это дает запас по безопасности и сертификационную категорию А, позволяющую продолжить горизонтальный полет при отказе одного из двигателей. Однодвигательные вертолеты чаще применяются там, где критична экономика летного часа, а рельеф и характер полетов допускают вынужденную посадку. Реактивный привод несущего винта, при котором двигатели размещаются на концах лопастей, остается единичной экзотикой.

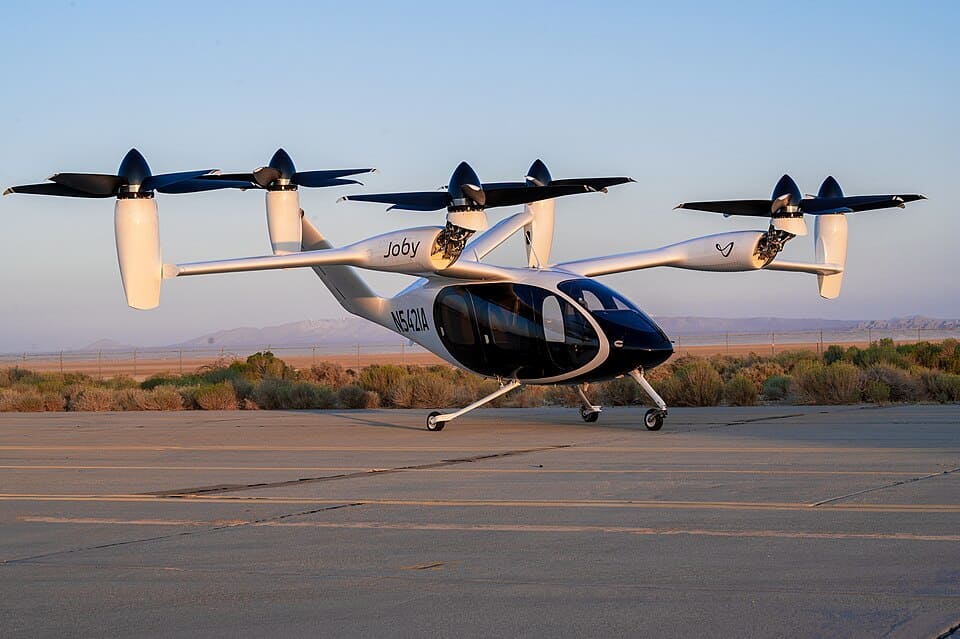

Стоит отметить растущий интерес к гибридным силовым установкам и полностью электрическим вертолетам. Пока они остаются в нише сверхлегких машин и экспериментальных прототипов типа eVTOL (электрических аэротакси с вертикальным взлетом и посадкой), где электромоторы используются как основная или вспомогательная тяга для снижения шума и расхода топлива.
Чем отличаются гражданские вертолеты
Гражданская авиация использует вертолеты значительно шире, чем многие предполагают. Специализация борта определяет, какое оборудование окажется на борту и как машина поведет себя в типовом вылете.
Распространенные направления эксплуатации:
| Назначение | Особенности техники |
|---|---|
| Пассажирские | Комфортный салон, низкий уровень шума |
| Транспортные | Усиленная конструкция и высокая грузоподъемность |
| Сельскохозяйственные | Низковысотный полет на стабильной скорости и распылительные системы |
| Геологоразведочные | Комплексы для геофизической разведки и дистанционного зондирования земли |

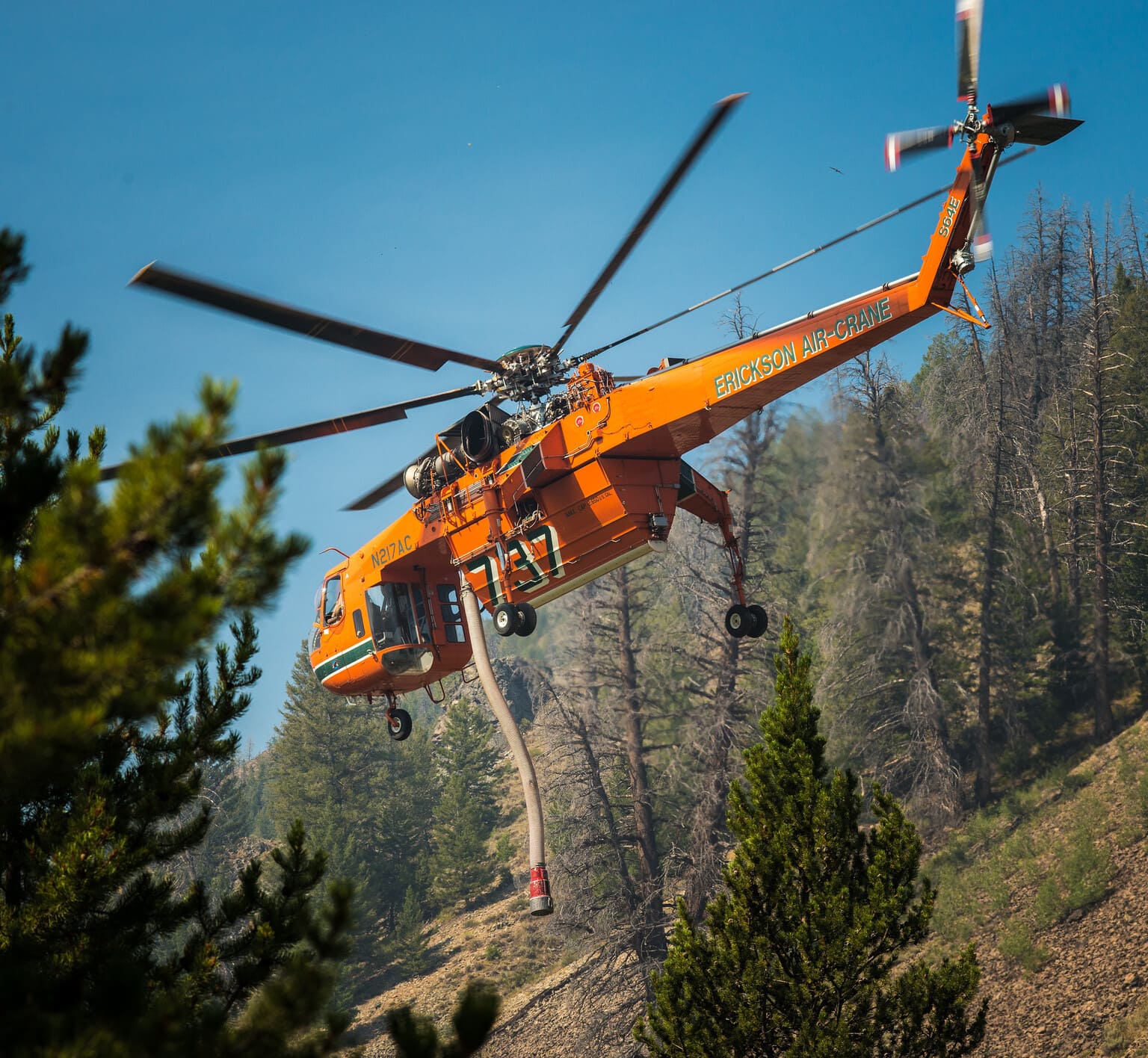

| Монтажные (вертолеты-краны или «летающие краны») | Внешняя подвеска для транспортировки грузов, отличный обзор из кабины |
| Санитарные | Медицинское оборудование и быстрая погрузка |
| Офшорные (морские) | Защита от коррозии, возможность базирования на кораблях, повышенная надежность |
| Пожарные | Водосливные системы, работа в условиях высокой температуры и устойчивость при зависании |
| Поисково-спасательные | Лебедки, прожекторы, усиленная навигация |
| Патрульные | Системы видеонаблюдения с большим зумом, инфракрасные сканеры, оборудование для лазерного сканирования рельефа |
| Полицейские | Прожекторы и громкоговорители |
| Спортивные | Простое управление и высокая маневренность для участия в соревнованиях по вертолетному спорту (слалом, полеты по маршруту и т.д.) |
| Беспилотные | Автономное управление, камеры, лидары, тепловизоры, работа в опасных зонах |
Подобная специализация не означает, что одна и та же базовая модель не может выполнять несколько ролей: многие производители предусматривают быструю смену модулей или салонного оборудования, что превращает пассажирский борт в санитарный за несколько часов. Такие машины называют многоцелевыми.
Военные вертолеты и их назначение
Военные машины отличаются от гражданских не только вооружением. Они изначально проектируются с учетом живучести, защиты экипажа и сохранения управляемости при боевых повреждениях.
Основные категории военных вертолетов:
Ударные

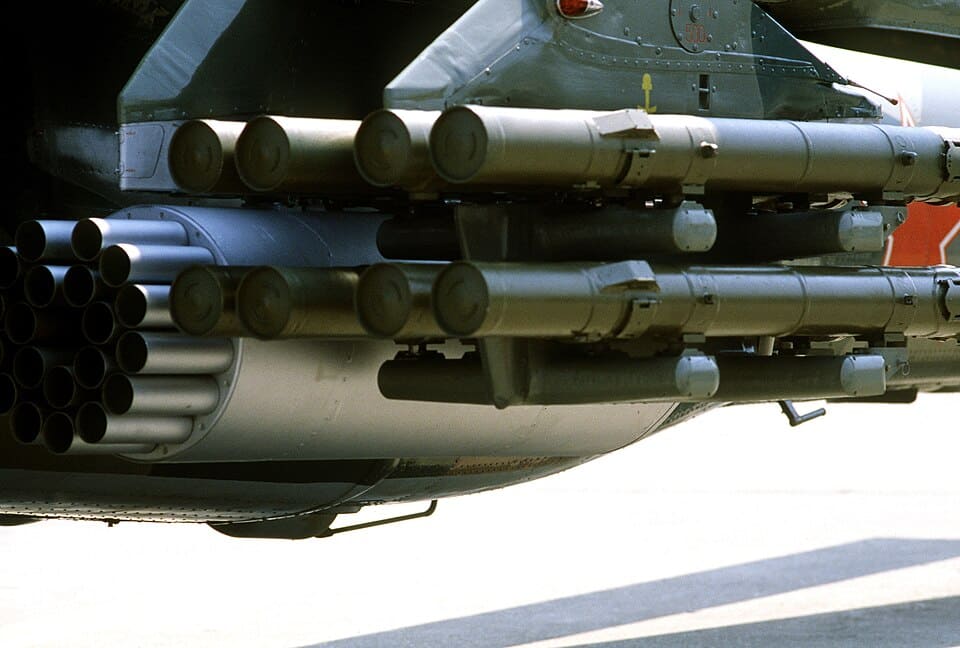

Получают бронирование кабины, системы противодействия ракетам и вооружение для поражения бронетехники и наземных целей. Ключевое требование к ним – способность выдержать огонь с земли и продолжать выполнение задачи.
Противолодочные

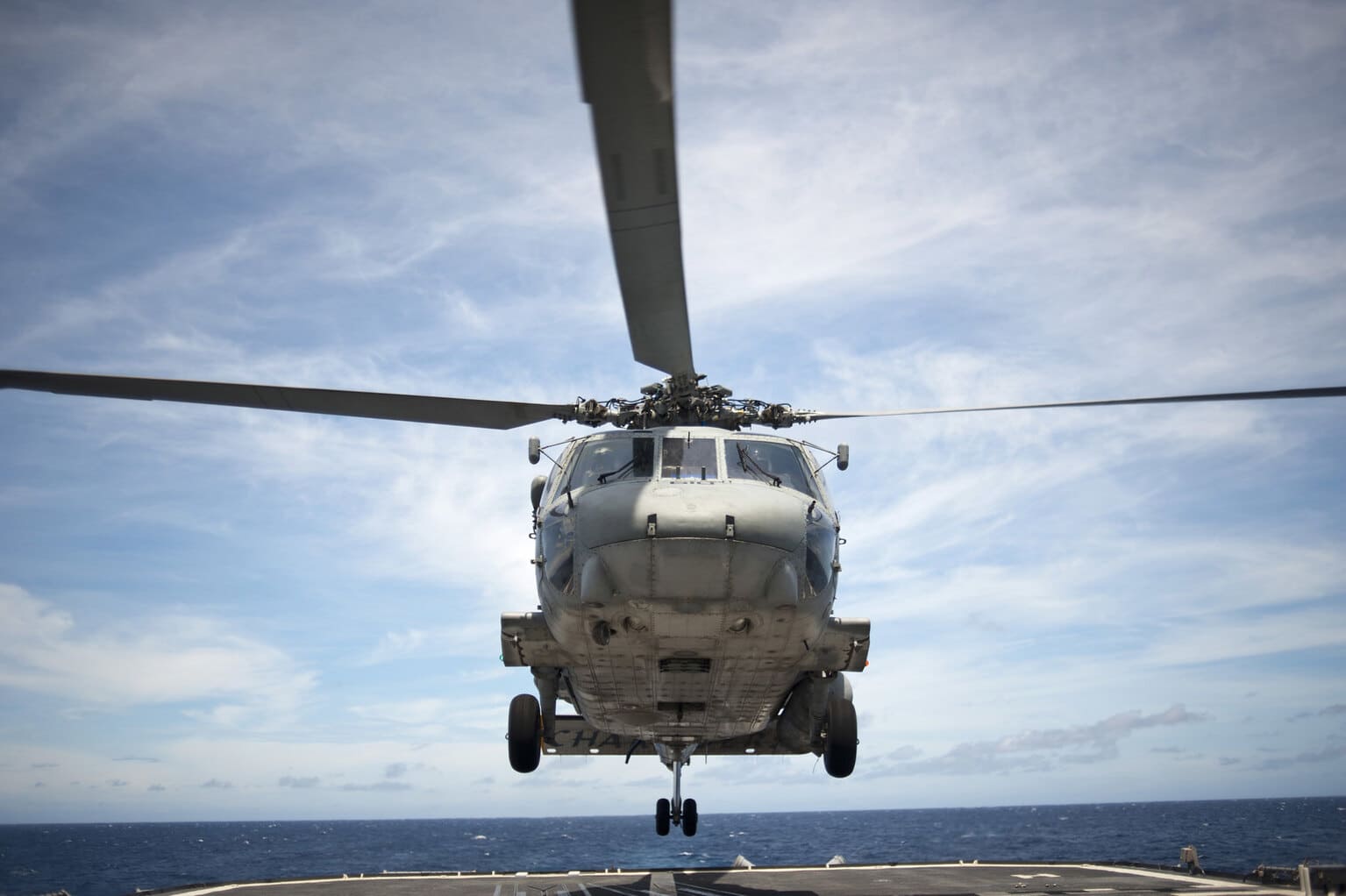

Оснащаются радиолокационными станциями, гидроакустическими буями и оборудованием для поиска подводных лодок. Они базируются на кораблях и способны часами висеть над точкой предполагаемого контакта, опуская в воду погружную гидроакустическую станцию. При обнаружении цели применяют торпеды или глубинные бомбы.
Разведывательные

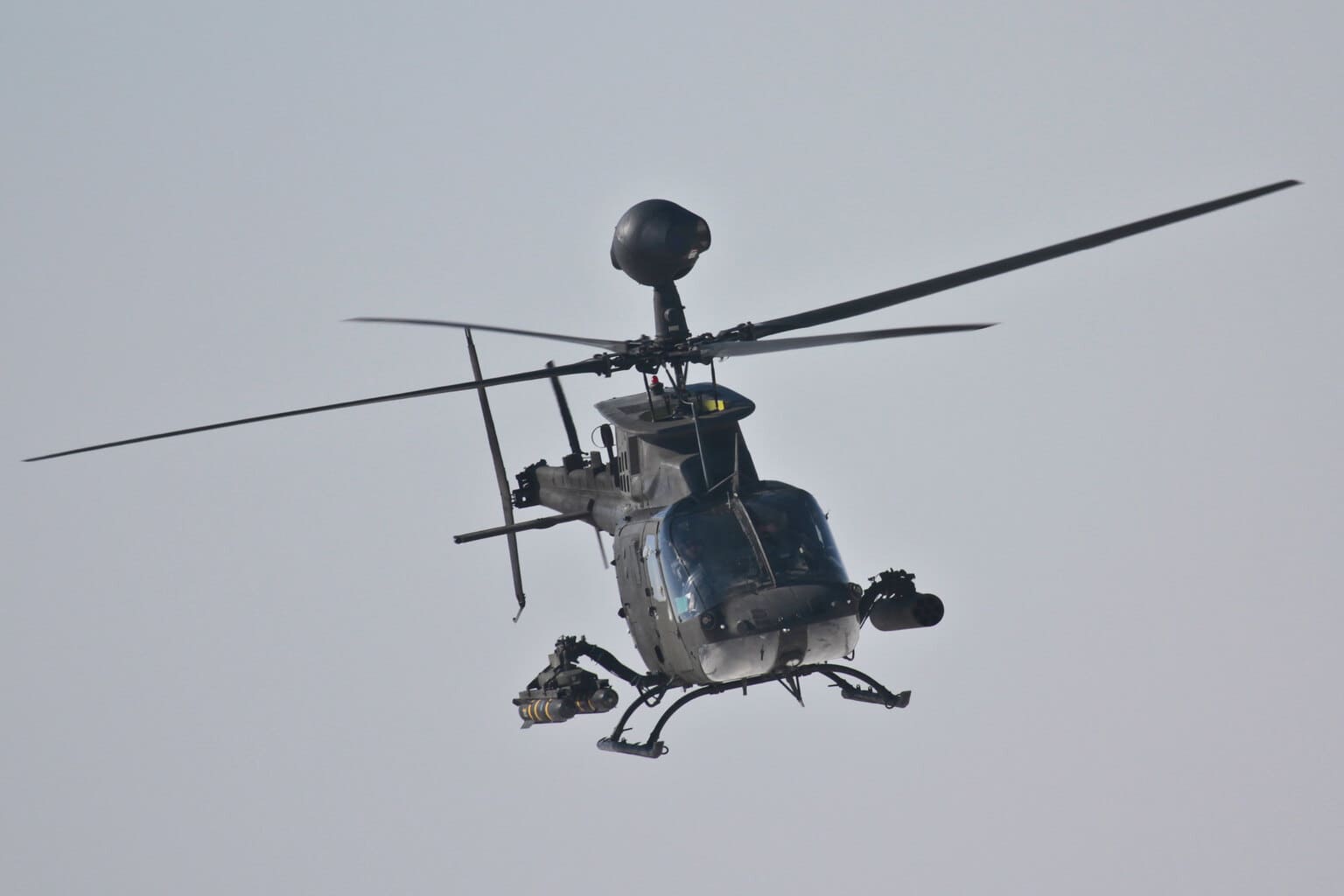

Легкие, маневренные машины с комплексом оптико-электронной разведки, способные скрытно наблюдать за передвижением противника и передавать координаты ударным группам. Для них критичны малая заметность и высокая скорость.
Транспортно-десантные
Создаются под перевозку личного состава и техники. Их грузовые кабины вмещают до нескольких десятков десантников с полным снаряжением, а на внешней подвеске они могут доставить в зону боевых действий легкую бронетехнику или артиллерийские орудия.
Поисково-спасательные
Проектируются для эвакуации сбитых летчиков или терпящих бедствие экипажей. Они несут лебедки, медицинские модули, систему дозаправки в воздухе и стрелковое вооружение для подавления огневых точек. Часто заточены под ночные операции и полеты на сверхмалых высотах.
Расширяем горизонты
Будущее винтокрылой авиации лежит в стирании традиционных ограничений. Конвертопланы и аппараты с поворотными винтами пытаются объединить вертикальный взлет с крейсерской скоростью турбовинтового самолета. Беспилотные системы осваивают те задачи, где риск для пилота слишком велик, а электрические силовые установки обещают сделать полет тише, дешевле и экологичнее. Классификация будет лишь разрастаться, а парк винтокрылых машин – пополняться новой техникой, которая сегодня может казаться научной фантастикой.
